Sistema de Posición Global Diferencial (DGPS).
Elimine los posibles errores humanos: etiquetado preciso de los barrenos de voladura.
Método semiautónomo de marcaje de barrenos de voladura.
Implementación fácil, confiable y rápida para acelerar el proceso de voladura.
Cuando las coordenadas GPS de los barrenos de voladura no están disponibles, el etiquetador DGPS puede registrar las posiciones de los barrenos e importarlas al software ViewShot 3D.
Capaz de integrarse en futuras implementaciones y etiquetados totalmente autónomos (robóticos).
"El sistema de granallado electrónico más avanzado"
Características únicas de valor agregado. Lea el informe de ventas de DGPS para obtener más información.
Estudio de casos
Desafíos
Los clientes de toda la industria minera experimentan problemas comunes al etiquetar/registrar detonadores, estos incluyen:
Asignación de retardo incorrecta debido a
- Agujeros de voladura marcados incorrectamente
- Etiquetado incorrecto de un agujero o retraso
- La falta de un plan de voladura
Retrasos en las explosiones
- Dificultad para localizar el barreno de voladura correcto
- Retrasos debidos al tiempo necesario para encontrar un agujero problemático al encontrar fallas y solucionar problemas en el banco
Resultados de la explosión
- La sincronización incorrecta afectará los resultados de la voladura en la fragmentación, la eficiencia de carga y la productividad general
Oportunidad
DGPS puede:
- Elimine los posibles errores humanos: etiquetado preciso de los barrenos de voladura.
- Método semiautónomo de etiquetado de barrenos de voladura.
- Implementación fácil, fiable y rápida para acelerar el proceso de granallado
- Cuando las coordenadas GPS de los barrenos de voladura no están disponibles, el etiquetador DGPS puede registrar las posiciones de los barrenos e importarlas al software ViewShot 3D.
- Capaz de integrarse en futuras implementaciones y etiquetados totalmente autónomos (robóticos)
Valor para los clientes
Acelera el proceso de etiquetado y elimina cualquier posibilidad de error humano.
Descripción general de las características
Detección automática de agujeros
- Elimina cualquier posibilidad de error humano durante el proceso de etiquetado.
- No se requiere un plan de voladura en el banco.
- Ruta de etiqueta flexible. Comience en cualquier hoyo y marque en cualquier secuencia.
- No hay retrasos debido a la secuencia de carga.
Fácil de usar
- Formación mínima.
Acelera el proceso de etiquetado
- Opciones de etiquetado flexibles sin necesidad de pulsar ningún botón.
Búsqueda de fallas de GPS
- El etiquetador guiará al usuario hasta el orificio defectuoso.
Ingeniería/Control de Gestión
- Proporciona más control en cuanto al diseño y etiquetado del orificio real.

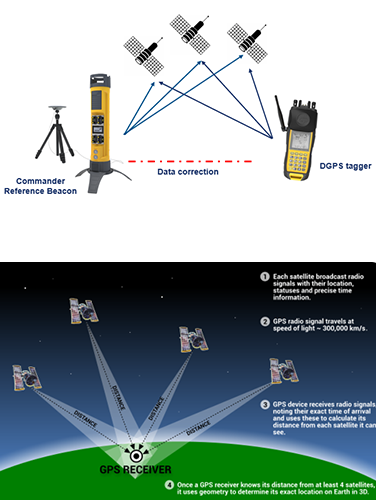

Diferencia entre GPS y DGPS
GPS normal:
- Proporciona una posición de un objeto en la Tierra utilizando señales generadas por satélites que giran alrededor de la Tierra.
- El GPS utiliza receptores independientes en los que la ubicación se calcula directamente, pero también es propenso a errores como errores de órbita, errores de múltiples rutas y errores de reloj.
- Proporciona una posición de un objeto en la Tierra utilizando señales generadas por satélites que giran alrededor de la Tierra.
- El GPS utiliza receptores independientes en los que la ubicación se calcula directamente, pero también es propenso a errores como errores de órbita, errores de múltiples rutas y errores de reloj.
Como resultado, el GPS puede obtener una precisión nominal de 10 a 15 metros.
Por lo tanto...
El GPS NO es adecuado para la posición precisa del barreno de voladura.

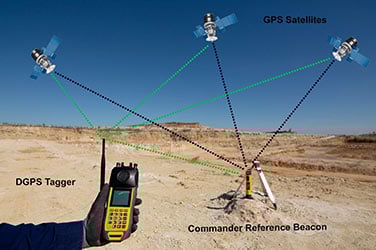

GPS diferencial:

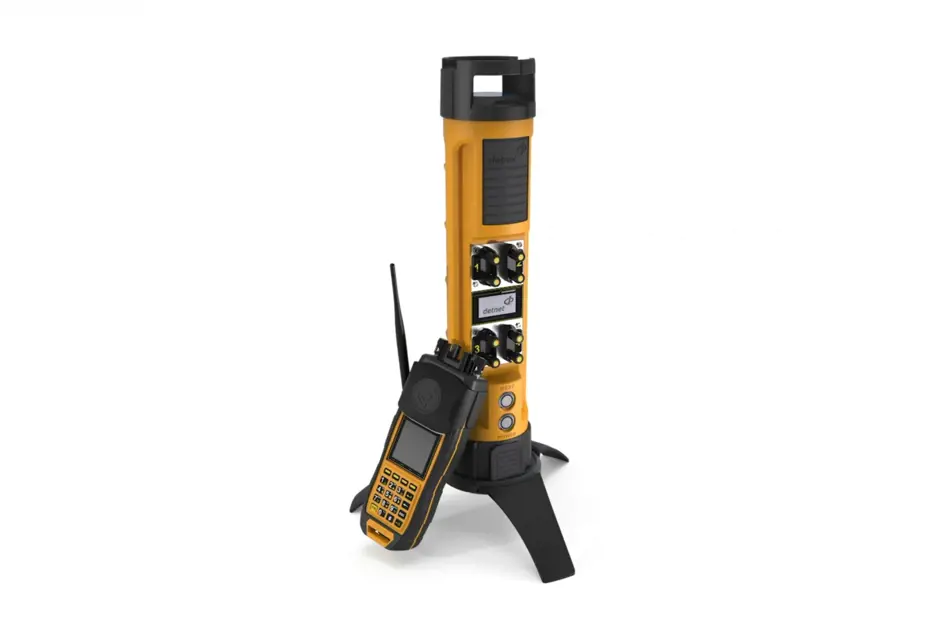

- La precisión de DGPS se logra mediante el uso de un receptor de referencia (CE4 Commander) en una ubicación topográfica conocida que transmite datos de corrección al etiquetador.
- La precisión de DGPS se logra mediante el uso de un receptor de referencia (CE4 Commander) en una ubicación topográfica conocida que transmite datos de corrección al etiquetador.
- DGPS es una gran mejora con respecto al GPS. Reduce o elimina la degradación de la señal, lo que mejora la precisión.
- El sistema proporciona una precisión de menos de un metro para el etiquetado y registro precisos de los pozos de voladura.

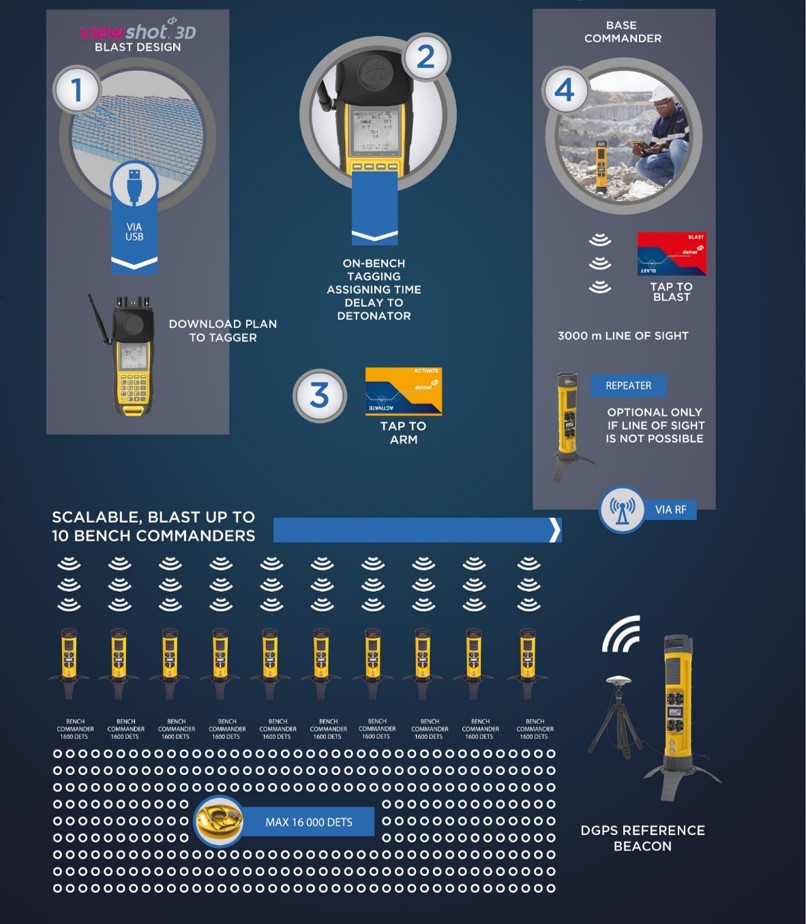

ViewShot 3DSoftware de diseño de granallado
ViewShot 3D es un software de voladura que facilita la planificación, el diseño y la simulación del resultado de la voladura. Utilizando DGPS en "modo plan", las coordenadas GPS de los equipos de perforación se importan a ViewShot 3D.
La secuencia de temporización del diseño de la voladura se simula y optimiza utilizando las herramientas de diseño de temporización para lograr los resultados deseados. A continuación, el plan de voladura y la secuencia de temporización se descargan en el etiquetador DGPS, listo para el etiquetado.
Descripción general de ViewShot
Desarrollo DGPS
Aplicaciones futuras
Las aplicaciones futuras que utilizan DGPS incluyen, un módulo independiente que permite la capacidad de DGPS en otros equipos, MPU, equipos de perforación, etc.; una lista común de detonadores actualizada en tiempo real a medida que varios usuarios o máquinas etiquetan los detonadores; y una interfaz de usuario centralizada: actualización gráfica en tiempo real del proceso de implementación.
